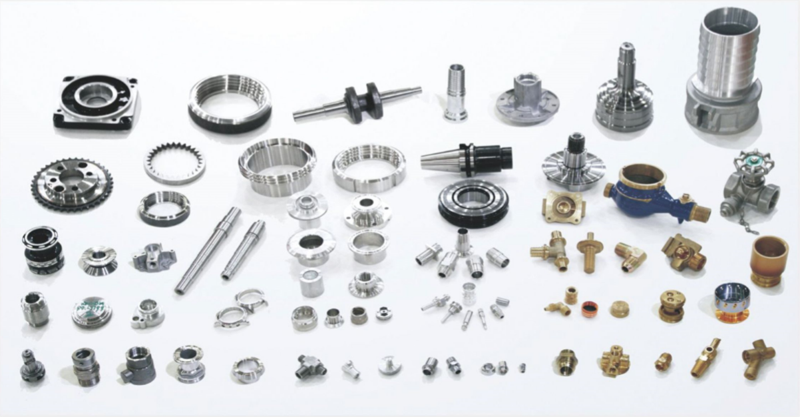

产品生产工件
|
精度项目 |
单位 |
YL35A |
|
床身上最大回转直径 |
mm |
320 |
|
拖板上最大回转直径 |
mm |
过拖板Φ70 |
|
最大加工直径 |
mm |
Φ200 |
|
最大加工长度 |
mm |
280 |
|
主轴最高转速 |
r.p.m |
3000/5000(变频） |
|
主轴电机功率 |
kw |
4 |
|
主轴端部形式 |
ISo |
4A2-5 |
|
主轴通孔直径 |
mm |
Φ49 |
|
拉杆通孔直径 |
mm |
Φ40 |
|
卡盘规格 |
mm |
气动夹头/液压夹 |
|
X向行程 |
mm |
280 |
|
X轴重复定位精度 |
mm |
0.003 |
|
Z向行程 |
mm |
300 |
|
Z轴重复定位精度 |
mm |
0.003 |
|
X向快移速度 |
mm/min |
20 |
|
Z向快移速度 |
mm/min |
20 |
|
X轴电机功率 |
N.m |
4 |
|
Z轴电机功率 |
N.m |
4 |
|
刀架形式 |
/ |
排刀/电动刀架 |
|
刀柄尺寸 |
mm |
20*20 |
|
冷却电机功率 |
w |
9o |
|
冷却泵流量 |
Lmin |
25 |
|
机床外形尺寸(长*宽*高) |
mm |
1580X1250X1680 |
|
机床重量 |
kg |
约1100 |
