首页 - 产品中心 - 平线轨机床

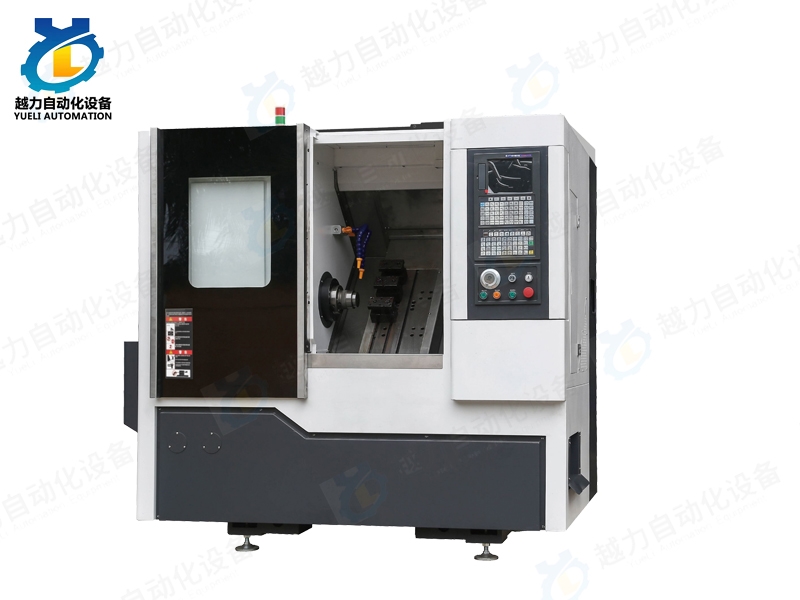

一、产品功能 TCK535A斜线轨机床精度高、效率高、稳定性好,该机床广泛应用于轴承、水暖、阀门、家电、机械等行业,能自动完成内外圈、端面、沟槽、锥面、球面、多头螺纹的切削加工。

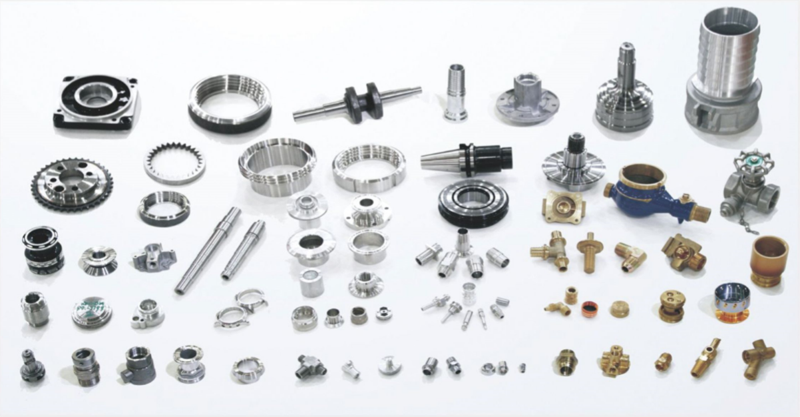

产品生产工件

二、产品结构 1.高精度滚动轴承支撑主轴,回转精度高。
2.全封闭罩壳,安全可靠。
3.加工效率高,操作简便。
4.该机型适用于各种钢材、铸铁和有色金属大中型零件的加工,机床功率大,钢性好,特别适用于强力切削,切削各种工件的内圆、外圆、端面以及公英制螺纹等。

主要技术参数
精度项目
单位
YL535
床身上最大回转直径
mm
Φ400
拖板上最大回转直径
mm
过拖板Φ126
最大加工直径
mm
200
最大加工长度
mm
400
主轴最高转速
r.p.m
3000/5000 (变频)
主轴电机功率
kw
4
主轴端部形式
ISo
A2-5
主轴通孔直径
mm
Φ49
拉杆通孔直径
mm
Φ40
卡盘规格
mm
气动夹头/液压夹头
X向行程
mm
350
X轴重复定位精度
mm
0.003
Z向行程
mm
400
Z轴重复定位精度
mm
0.003
X向快移速度
mm/min
24
z向快移速度
mm/min
24
×轴电机功率
N.m
4
Z轴电机功率
N.m
6
刀架形式
/
排刀/电动刀架(可装电动63刀塔)
刀柄尺寸
mm
20*20
冷却电机功率
w
9o
冷却泵流量
Lmin
25
机床外形尺寸(长*宽*高)
mm
1920×1550
机床重量
kg
约1500

如果您对上述产品感兴趣,请填写下表,相关人员会迅速的与您联系。
