3.机床X.Y.Z三轴传动的滚珠丝杆均采用PMI/HIWIN双螺母预紧滚珠丝杆，高精度研磨滚珠丝杆，双螺母自动消隙，X.Y.Z均采用直接联轴器连接，传动刚性强，精度稳定性高。

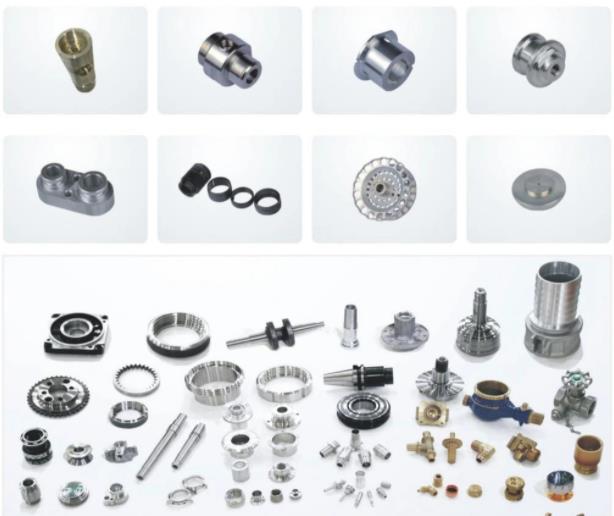

(工件)
|
项目 |
项目 |
规格 |
单位 |
|
行程 |
X轴（左右行程） |
1100 | mm |
|
|
Y轴（前后行程） |
600 | mm |
|
|
Z轴（上下行程） |
600 | mm |
|
|
主轴中心至立柱导轨距离 |
710 | mm |
|
|
主轴端面至工作台面距离 |
120-720 | mm |
|
工作台 |
工作台面尺寸 |
1200*600 |
mm |
|
|
T型槽（数目x尺寸x间距） |
5*18*100 |
mm |
|
|
工作台最大承载重量 |
1000 | kg |
|
主轴 |
主轴锥孔（型号/安装尺寸） |
BT40 |
|
|
|
主轴转速 |
8000 |
rpm |
|
马达 |
主轴马达 |
11-15 |
kw |
|
|
X轴马达 |
3.9 | kw |
|
|
Y轴马达 |
3.9 | kw |
|
|
Z轴马达 |
5.9 | kw |
|
刀库 |
刀具数量 |
BT40 |
|
|
|
刀具数量 |
24 | pcs |
|
|
刀库类型 |
刀臂式 |
|
|
|
最大刀具直径（满刀/邻空刀） |
78/120 |
mm |
|
|
最大刀具长度 |
300 | mm |
|
|
最大刀具重量 |
8 | kg |
|
进给速率 |
三轴最大切削进给率 |
16 |
m/min |
|
|
三轴快速移动 |
36 |
m/min |
|
精度 |
定位精度 |
±0.005/300 |
mm |
|
|
重复精度 |
±0.005/300 |
mm |
|
规格 |
重量 |
6000 | kg |
|
|
尺寸 |
3000*2800*2600 |
mm |
|
|
额定功率 |
40 | kw |
|
|
|
|
|
