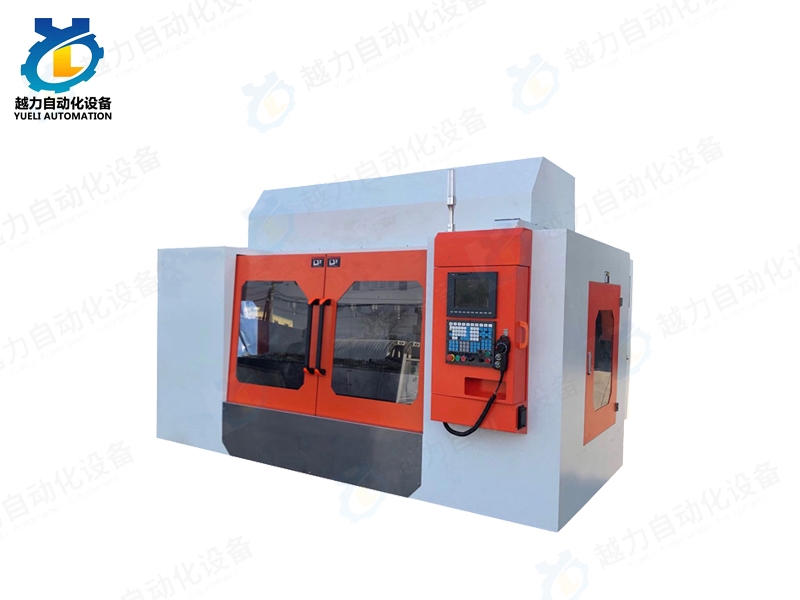

YL-2008_数控机床_泉州越力自动化设备有限公司双轴复合机

产品中心

新品推荐

数控机床

一、产品功能产品特点：
主要适用于各种卫浴主体零件的表皮加工，取代了手动研磨和抛光，类似于铣削，对零件表面进行铣削，以得到均匀的零件本体。
1.机床总体布局：
与现有市场上雕铣机不同，YL-2008采用立式加工中心床身式结构，整体铸造。机头在人字型立柱上通过滑轨上下移动，工作台部分采用十字滑台式结构，实现平面上的Y两坐标移动，整个刚性更强，稳定性更好。
2.拖动系统：
三轴地轨采用进口滚动直线导轨，动静摩擦力小，灵敏度高，高速振动小，低速无爬行，定位精度高，伺服驱动性能优，提高机床的精度和精度稳定性。
3.主轴组

机床的主轴系统均选用高转速书生型电主轴，最高转速24000转，轴承采用NSK P级主轴专用轴随，整套主轴在恒温条件下组装完成后，均通过动平衡校正及跑合测试，提高了整套主轴的使用寿命及可靠性。

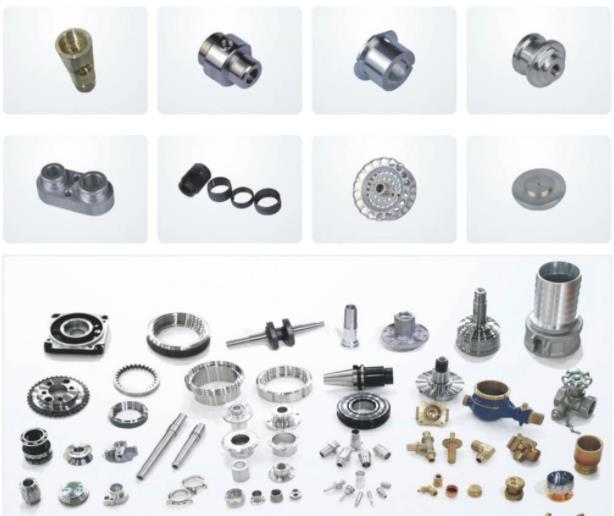

(工件图)

二、产品结构

主要技术参数

项目	项目	规格	单位
行程	X轴（左右行程）	500	mm
	Y轴（前后行程）	500	mm
	Z轴（上下行程）	450	mm
	主轴中心至立柱导轨距离	600	mm
	主轴端面至工作台面距离	150-600	mm
工作台	工作台面尺寸	3000*500	mm
	T型槽（数目x尺寸x间距）	318140	mm
	工作台最大承载重量	1000	kg
主轴	主轴锥孔（型号/安装尺寸）	ER25/32
	主轴中心距	230	mm
	主轴转速	18000	rpm
马达	主轴马达	5.5*12pcs	kw
	X轴马达	3	kw
	Y轴马达	3	kw
	Z轴马达	3	kw
进给速率	三轴最大切削进给率	12	m/min
	三轴快速转动	30	m/min
精度	定位精度	±0.005/300	mm
	重复精度	±0.005/300	mm
规格	重量	9500	kg
	尺寸（长x宽x高）	4500x2650x2600	mm
	气压需求	6-9	Kg/cm²
	额定功率	80	kw
