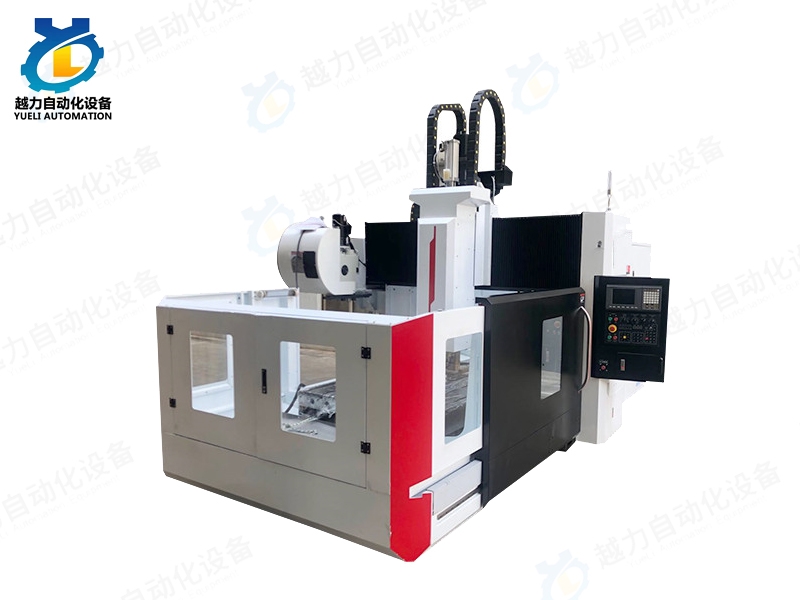

一、产品功能 1.机床的铸件均采用优质高强度铸铁，龙门式框架结构，整机稳定性好，强度高，各项精度稳定可靠。
2.机床的主轴系统均采用台湾的专业配套厂商进口，各重要零件均经过强化处理，采用世界知名品牌NSKP级主轴专用轴承及采用优质的耐高温优质润滑，整套主轴在恒温条件下组装完成后，均通过电脑平衡校正及跑合测试，使整套主轴的使用寿命长，精度高，可靠性强。
3.机床X.Y.Z三轴传动的滚珠丝杆均采用双螺母预紧滚珠丝杆，高精度研磨滚珠丝杆，双螺母自动消隙， X.Y.Z均采用直接式联轴器连接，传动刚性强，精度稳定性高。
4.机床X.Y.Z三轴滑轨均采用台湾PMI提供的P级；大大降低导轨间的摩擦力，消除了导轨之间产生的爬行现象，提高了机床的运动精度。
5.机床的润滑系统均采用定时、定量自动集中供油润滑，可确保任意润滑部分得到充分润滑，如果润滑泵内无油，系统将发出警告咨询。
6.台湾新代数控系统，人性化人机操作界面，安全规范，可旋转操作面板，达到最佳视觉高度，触控式按键图形以及文字显示操作简单，移动式手脉设计，方便机床加工对刀工作。
7.机床配有俩台增压式切削水电机，一台专供机床俩侧冲水，另一台专供机床主轴端方便加工中对工件加工冷却，主要及时将废屑中产生的加工热量及时冲走，保证机床在稳定温度下加工工件，保证工件的加工精度及表面光洁度，同时也能保证机床精度。
8.机床外配有外置式电主轴空调式油冷机，在电主轴高速加工过程中利用循环油经冷冻机讲主轴运转产生的热能带离主轴，主轴保持正常温度运转，提高加工精度，确保主轴使用寿命。

二、产品结构

主要技术参数

项目	项目	规格	单位
行程	X轴（左右行程）	1300	mm
	Y轴（前后行程）	1600	mm
	Z轴（上下行程）	600	mm
	主轴端面至工作台面距离	105-705	mm
工作台	工作台面尺寸	1300*1600	mm
	T型槽（数目x尺寸x间距）	9*18*160	mm
	工作台最大承载重量	1000	kg
主轴	主轴转速	12000	rpm
	主轴马达	7.5-11	kw
	X轴马达	3	kw
	Y轴马达	3	kw
	Z轴马达	3	kw
进给速率	三轴最大切削进给率	8	m/min
	三轴快速移动	12	m/min
精度	定位精度	±0.005/500	mm
	重复精度	±0.005/500	mm
其他	重量	9000	kg
	占地尺寸	4200*2300*2900	mm
