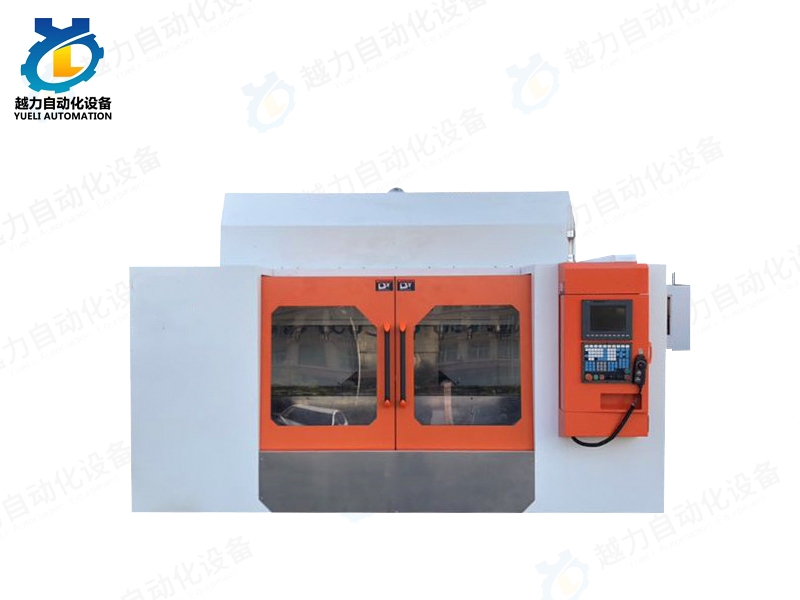

YL-20040_数控机床_泉州越力自动化设备有限公司双轴复合机

产品中心

新品推荐

数控机床

一、产品功能 1.整体铸造机体，淬火失效处理，机床整体稳定性好，强度高，各项精度稳定可靠。
2.机床的主轴系统均选用恒转高转速型电主轴，最高转速18000转，重要零件均经过强化处理，采用世界知名品牌NSKP级主轴专用轴承及采用优质的耐高温优质润滑，整套主轴在恒温条件下组装完成后，均通过电脑平衡校正及跑合测试，使整套电主轴的使用寿命长，精度高，可靠性强。
3.机床X.Y.Z三轴滑轨均采用台湾PMI提供的P级；大大降低导轨间的摩擦力，消除了导轨之间产生的爬行现象，提高了机床的运动精度。

二、产品结构

主要技术参数

项目	项目	规格	单位
行程	X轴（左右行程）	500	mm
	Y轴（前后行程）	500	mm
	Z轴（上下行程）	400	mm
	主轴中心至立柱导轨距离	710	mm
	主轴端面至工作台面距离	120-720	mm
工作台	工作台面尺寸	2500×500	mm
	T型槽（数目x尺寸x间距）	3×18×140	mm
	工作台最大承载重量	1000	kg
主轴	主轴锥孔（型号/安装尺寸）	ER32
	主轴转速	18000	rpm
马达	主轴马达	5.5x10pcs	kw
	X轴马达	3.9	kw
	Y轴马达	3.9	kw
	Z轴马达	3.9	kw
进给速率	三轴最大切削进给率	16	m/min
	三轴快速移动	36	m/min
精度	定位精度	±0.01/300	mm
	重复精度	±0.01/300	mm
规格	重量	8500	kg
	尺寸	3900×2600×2600	mm
	气压需求	6-9	Kg/cm2
	电池容量	35	kw

如果您对上述产品感兴趣,请填写下表,相关人员会迅速的与您联系。
