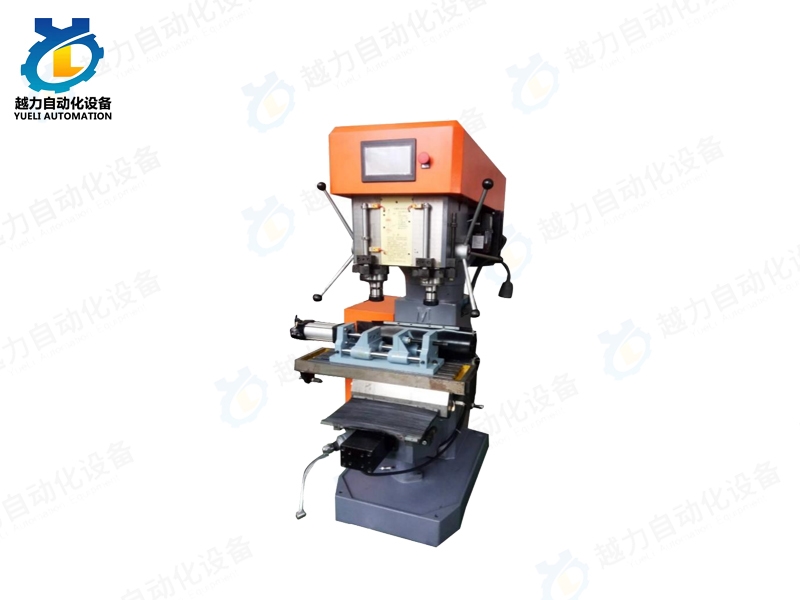

手动攻钻复合设备

一、产品功能 1、手动机床由底座、立柱、升降台、中拖、工作台、主轴单元组成。
2、PLC控制程序控制，人机界面友好对话，直观编程操作简便，常人可快速学会。
3、滑台式双主轴手动进给单元，韩国进口气动元件传动工作台。工作台采用气动装置及液压缓冲定位，移动，定位精度高。排除了老式设备容易出现偏牙故障。
4、工作台经过高频处理，耐磨，耐高温，配有润滑系统。
5、应用于阀门、水暖洁具、门控五金、消防栓、汽车零配件等加工，操作简便，外形美观大方，性价比高。

二、产品结构

主要技术参数

序号	参数规格	单位	ZS4150X2	ZS4150X2A	ZS4150X2B	ZS4150X2C
1	主轴套筒直径	mm	90
2	切削主轴轴数	/	2
3	传动方式		一级同步带传动
4	最大钻孔直径	mm	50
5	最大攻丝直径	mm	50
6	主轴锥度	#	MT40
7	主轴间距	mm	240
8	主轴端面至工作台面间距	mm	240-580
9	工作台面尺寸	mm	800*230
10	工作台行程X轴	mm	250
11	中拖行程Y轴	mm	手动manual 120		气动pneumatic 150
12	主轴行程（钻/攻）	mm	140/140
13	手动/自动攻丝	/	手动	自动攻牙	手动	自动攻牙
14	钻孔主轴转速	rpm	1013
15	攻丝主轴转速	rpm	518
16	钻孔电机型号	/	4kW/4P
17	攻丝电机型号	/	4kW/4P
18	总功率	kw	8
19	外形尺寸（长x宽x高）	mm	1420x920x1800
20	机床重量	kg	1250	1270	1300	1350
