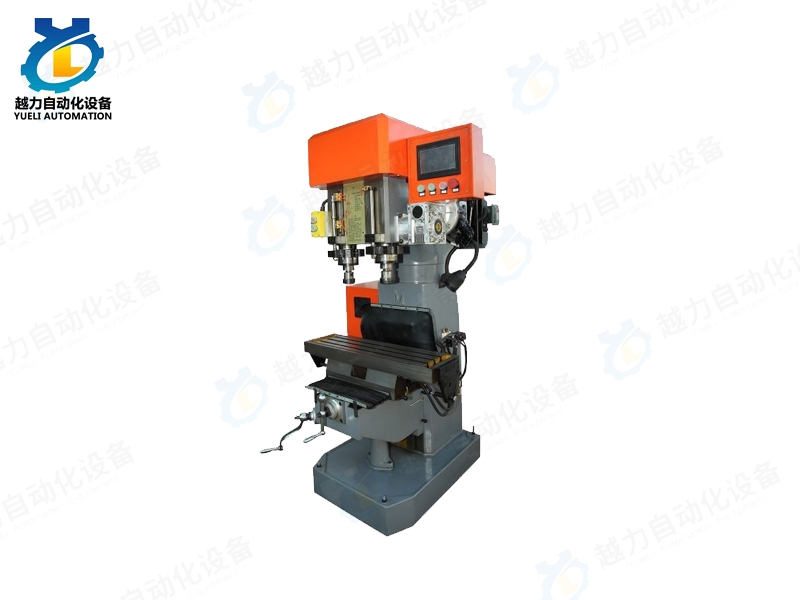

双轴数控复合机--牙套进给_钻攻铣复合设备_泉州越力自动化设备有限公司双轴复合机

产品中心

新品推荐

钻攻铣复合设备

一、产品功能 1、PLC控制程序控制；触摸屏人机界面友好对话，直观编程操作简便。常人可快速学会（控制系统可选配）
2、钻孔、攻牙主轴1.2KW带抱闸伺服电机进给，上银的滚珠丝杆，配带5.5kW主伺服电机，螺纹经刚性攻牙加工，保证了加工精度,螺纹规格可在人机界面上选择
3、滑台部位传动：手动、气缸、丝杆传动可选配，不一样的配置设备具有的功能也不一样

二、产品结构

主要技术参数

NO.	名称	规格	备注
1	X轴最大行程（气动）	240mm
2	Y轴最大行程（手动）	120mm
3	钻孔主轴最大行程	120mm
4	攻牙主轴最大行程	120mm
5	主轴间距	240mm
6	主轴套筒直径	Ф90mm
7	主轴锥度	MT4
8	最大钻孔直径	Ф50mm
9	最大攻丝直径	Ф50mm
10	Z2、Z1轴转速r/min	0-1440RPM
11	主轴电机功率	4KW/4P
12	外型尺寸：长×宽×高	1200×940×1700(mm)
13	机床净重	1250kg
